Hebei Juliang Technology Co., Ltd. este unul dintre cei mai importanți producători și furnizori de mașini de tăiat cu plasmă tip portal din China. Vă rugăm să nu ezitați să cumpărați utilaje aprobate CE fabricate în China aici din fabrica noastră. Toate mașinile personalizate sunt de înaltă calitate și preț competitiv.

Prezentare generală a produsului

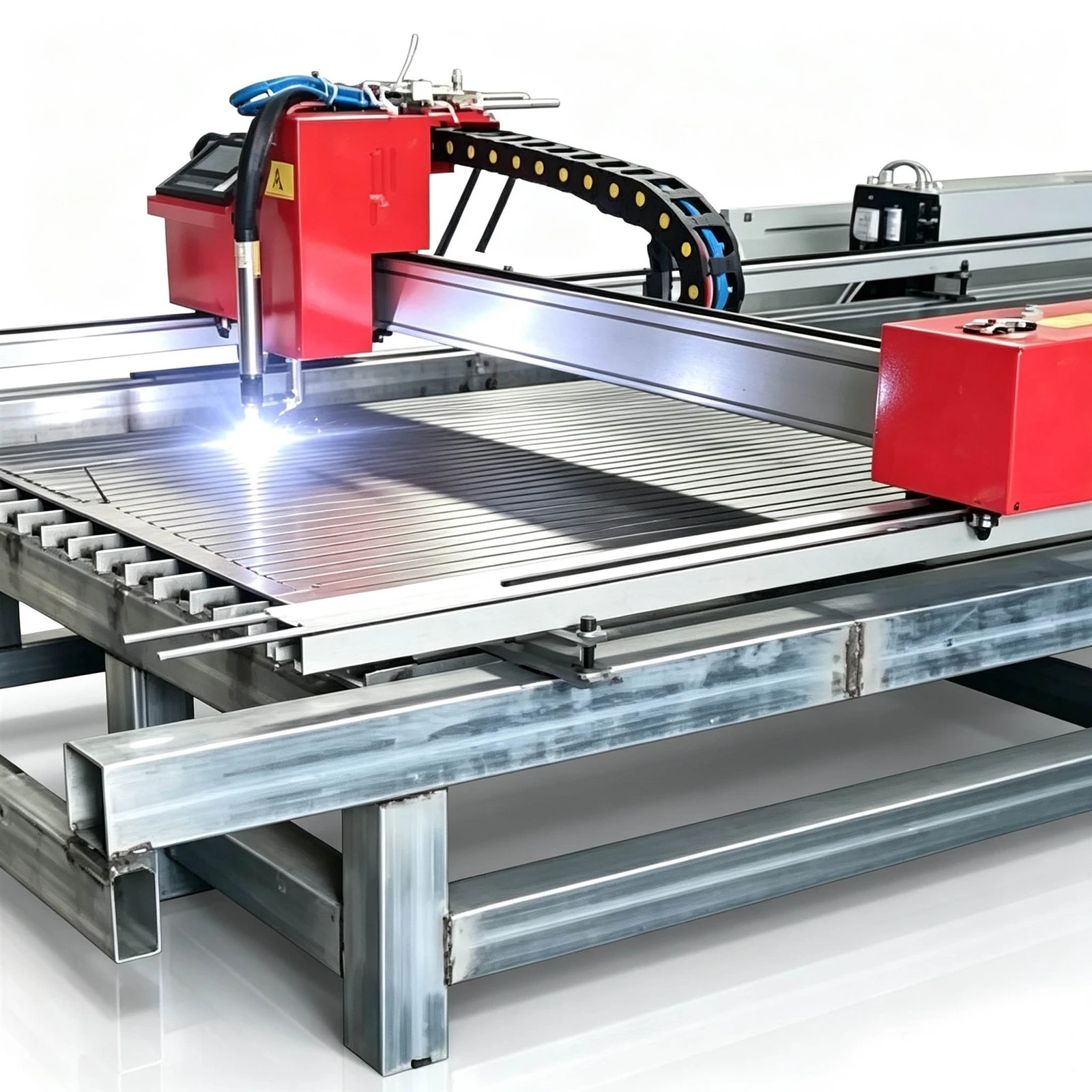

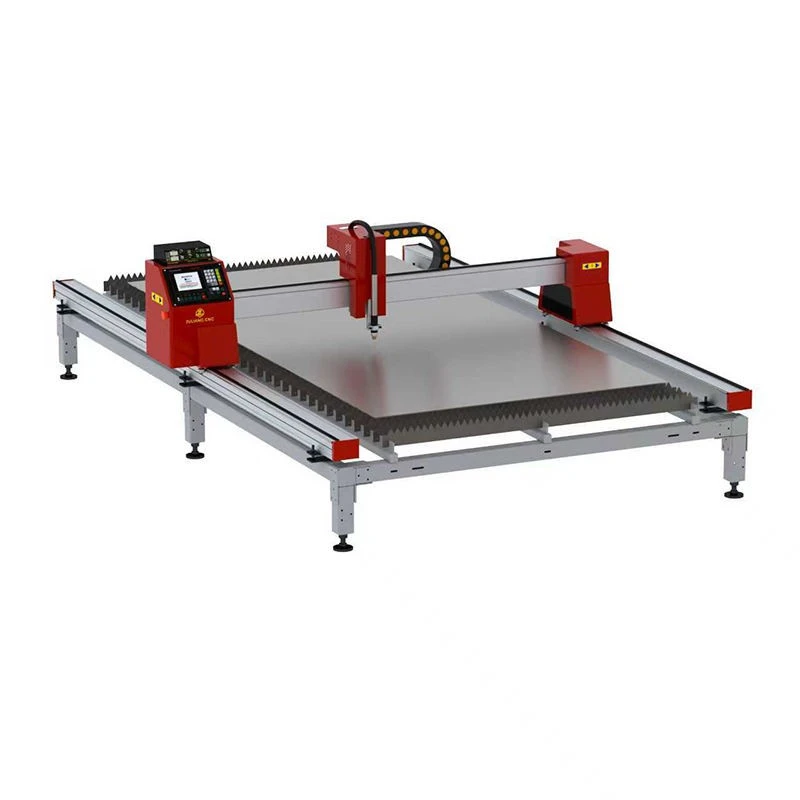

O mașină de tăiat cu plasmă tip portal este un sistem de tăiere termică controlat de computer-în care pistolul de tăiere este montat pe o structură asemănătoare podului-- portalul - care se întinde pe lățimea piesei de prelucrat. Portalul se deplasează pe lungimea patului pe șine de precizie, în timp ce capul de tăiere se deplasează peste portal, permițând mișcarea pe două-axe controlată de un sistem CNC.

Designul portalului este ceea ce distinge această mașină de sistemele portabile sau cantilever. Structura este rigidă și stabilă. Lanterna se deplasează cu o abatere minimă de la calea programată. Pentru prelucrarea plăcilor mari, mașinile portal sunt alegerea standard. Pot fi echipate cu mai multe torțe, pot produce tăieturi lungi și drepte și pot face față cerințelor continue ale producției industriale.

Cum influențează structura portalului calitatea tăierii

Rigiditatea portalului este principalul motiv pentru care aceste mașini produc rezultate consistente. Un dispozitiv de tăiere cu plasmă portabil se bazează pe mâna operatorului pentru a ghida lanterna. Chiar și cu ghid, lanterna se mișcă cu ușoare abateri. O mașină tip portal ține lanterna într-o relație fixă cu patul. Lanterna urmează calea programată cu o abatere minimă.

Grinda portalului trebuie să fie suficient de rigidă pentru a rezista la deformare în timpul tăierii, dar suficient de ușoară pentru a se deplasa eficient. Multe modele folosesc secțiuni de cutie de oțel sudate sau grinzi armate. Structura este în mod obișnuit eliberată de tensiuni-după sudare pentru a elimina tensiunile reziduale. Fără acest pas, portalul se deformează încet în timp.

Sistemul de acționare este bilateral - motoare de pe ambele părți ale portalului îl deplasează simultan. Acest lucru menține portalul drept față de pat. Pe un portal larg, acționarea cu o singură-laterală face ca partea de sus a întârzierii, care apare ca erori de tăiere peste placa.

Procesul de tăiere	Plasmă/Oxi-combustibil/dublă-utilizare
Grosimea de tăiere cu plasmă	Până la 100 mm (în funcție de sursa de alimentare)
Grosimea de tăiere cu oxi-combustibil	Până la 300 mm+
Sistemul de acționare	Cremaliera bilaterală-și-pinionul cu servomotoare
Precizia poziționării	±0,5 mm

Plasma vs. Oxy-Combustibil: ce proces face ce?

Multe mașini de tăiat cu plasmă tip portal acceptă ambele procese, oferind magazinelor flexibilitate fără a cumpăra două mașini.

Tăiere cu plasmăfolosește un arc electric pentru a ioniza gazul în plasmă. Jetul de plasmă topește metalele conductoare, iar fluxul de gaz cu viteză mare-suflă materialul topit din tăietură. Plasma taie oțel carbon, oțel inoxidabil, aluminiu, cupru și alte metale ne-feroase. Viteza de tăiere este de obicei de 3 până la 5 ori mai mare decât cea a tăierii cu flacără.

Oxi-taierea combustibiluluifolosește o reacție chimică - oxigenul reacționează cu oțelul încălzit, oxidând și îndepărtând materialul. Oxi-combustibilul este limitat la oțel carbon și la oțel-scăzut aliat. Este mai lent decât plasma pe material subțire, dar devine mai economic pe secțiuni groase unde cerințele de putere a plasmei cresc semnificativ.

Multe magazine își configurează portalul cu ambele tipuri de lanterne. Operatorul selectează plasma pentru secțiuni subțiri până la medii, oxi-combustibil pentru secțiuni groase, fără a muta materialul. CNC gestionează comutarea automat.

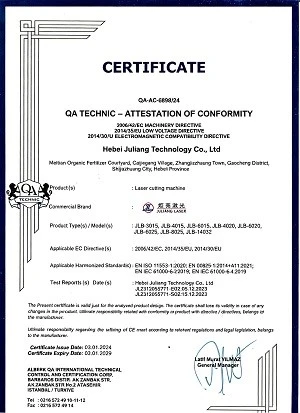

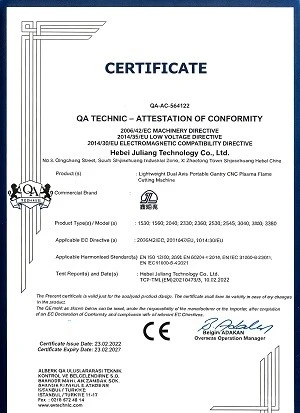

acreditare

UMP

UMP

scenariu de utilizare

Aplicațiile sunt largi și consistente în toate industriile.

Fabricare din oțel structural– Plăci de tăiere pentru cadre de construcții, poduri și componente structurale. Mașina se ocupă de cele mai comune dimensiuni ale plăcilor și poate tăia teșituri pentru pregătirea sudurii.

Constructii navale– Tăierea secțiunilor plăcilor de cocă și a componentelor structurale-. Capacitatea Plasmei de a manipula plăci groase și suprafețe ruginite îl face un instrument standard în șantierele navale.

Fabricarea echipamentelor grele– Componente de tăiat pentru echipamente miniere, mașini de construcții și unelte agricole.

Centre de service oțel– Placa de prelucrare pentru clienti. Mașina rulează loturi de piese, tăind mai multe forme din fiecare foaie.

Fabricarea vaselor sub presiune și a cazanelor– Tăierea plăcilor de oțel carbon cu pereți gros-, adesea cu margini teșite pentru pregătirea sudării.

Magazine de locuri de muncă– Confecții metalice la comandă pentru o varietate de industrii. Versatilitatea mașinii permite magazinului să manipuleze o gamă largă de materiale și grosimi.

alte probleme

Cât durează perioada de garanție?

Un an.

Poate o mașină de tăiat cu plasmă tip portal să taie oțel inoxidabil și aluminiu?

Da. Plasma taie toate metalele conductoare de electricitate, inclusiv otelul inoxidabil si aluminiul. Pentru inox și aluminiu, azotul este utilizat de obicei ca gaz de asistență în loc de aer comprimat. Aceasta produce o margine mai curată, fără oxidare-.

Cum se compară plasma portal cu tăierea cu laser?

Pentru materiale sub 12 mm, laserul este în general mai rapid. Pentru materialele de peste 16 mm, plasma devine mai rapidă. Plasma gestionează, de asemenea, suprafețele ruginite, vopsite sau reflectorizante mai bine decât laserul. Echipamentele cu plasmă costă mult mai puțin decât laserul. Alegerea depinde de grosimea materialului și de volumul de producție.

Care sunt principalele consumabile și cât de des trebuie înlocuite?

Duzele și electrozii sunt principalele consumabile. De obicei, durează câteva sute de porniri, în funcție de amperaj, grosimea materialului și calitatea gazului. Inelele turbionare trebuie înlocuite periodic. Cel mai important factor de viață al consumabilelor este calitatea aerului - aerul curat și uscat prelungește în mod semnificativ durata de viață a consumabilelor.
